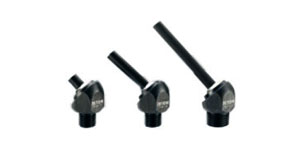

หัวฉีดน้ำแรงดันสูง Inclined Injection
High Pressure Inclined Injection Nozzle
หัวฉีดน้ำแรงดันสูง Inclined Injection สำหรับเครื่องกลึง CNC (CNC Lathe) หัวฉีดเอียงองศาสำหรับติดบน Turret สามารถปรับองศาฉีดน้่ำ และ ล็อคองศาได้ เพื่อประสิทธิภาพสูงสุดในการทำความเย็น
เกลียว: PT / NPT / M
more
- Model 13JTAP/13JTAN/13JTAM
- Manufacturer Code JTAP/JTAN/JTAM
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| PT Thread | |||||||
| Order Code | SPECIFICATIONS | Dimensions (mm) | |||||
| D | THREAD(S) | L | D1 | B1 | HEX (B) | ||
| 13JTAP-1/8-10 | 1/8"PT ø4 x 10L | 4 | PT 1/8" | 10 | 6 | 6 | 17 |
| 13JTAP-1/8-30 | 1/8"PT ø4 x 30L | 4 | PT 1/8" | 30 | 6 | 6 | 17 |
| 13JTAP-1/8-50 | 1/8"PT ø4 x 50L | 4 | PT 1/8" | 50 | 6 | 6 | 17 |
| 13JTAP-1/4-10 | 1/4"PT ø4 x 10L | 4 | PT 1/4" | 10 | 6 | 6 | 17 |
| 13JTAP-1/4-30 | 1/4"PT ø4 x 30L | 4 | PT 1/4" | 30 | 6 | 6 | 17 |
| 13JTAP-1/4-50 | 1/4"PT ø4 x 50L | 4 | PT 1/4" | 50 | 6 | 6 | 17 |
เลื่อนได้
| NPT Thread | |||||||
| Order Code | SPECIFICATIONS | Dimensions (mm) | |||||
| D | THREAD(S) | L | D1 | B1 | HEX (B) | ||
| 13JTAN-1/8-10 | 1/8"NPT ø4 x 10L | 4 | NPT 1/8" | 10 | 6 | 6 | 17 |
| 13JTAN-1/8-30 | 1/8"NPT ø4 x 30L | 4 | NPT 1/8" | 30 | 6 | 6 | 17 |
| 13JTAN-1/8-50 | 1/8"NPT ø4 x 50L | 4 | NPT 1/8" | 50 | 6 | 6 | 17 |
| 13JTAN-1/4-10 | 1/4"NPT ø4 x 10L | 4 | NPT 1/4" | 10 | 6 | 6 | 17 |
| 13JTAN-1/4-30 | 1/4"NPT ø4 x 30L | 4 | NPT 1/4" | 30 | 6 | 6 | 17 |
| 13JTAN-1/4-50 | 1/4"NPT ø4 x 50L | 4 | NPT 1/4" | 50 | 6 | 6 | 17 |
เลื่อนได้
| M Thread | |||||||
| Order Code | SPECIFICATIONS | Dimensions (mm) | |||||
| D | THREAD(S) | L | D1 | B1 | HEX (B) | ||
| 13JTAM-10-10 | M10 x 1.25P ø4 x 10L | 4 | M10*1.25P | 10 | 6 | 6 | 17 |
| 13JTAM-10-30 | M10 x 1.25P ø4 x 30L | 4 | M10*1.25P | 30 | 6 | 6 | 17 |
| 13JTAM-10-50 | M10 x 1.25P ø4 x 50L | 4 | M10*1.25P | 50 | 6 | 6 | 17 |
