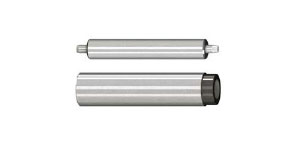

อีเจ็คเตอร์ลีดเดอร์พิน แม่พิมพ์ขนาดใหญ่
Ejector Leader Pins for Large Mold
อีเจ็คเตอร์ลีดเดอร์พิน Ejector Leader Pins for Large Mold สำหรับแม่พิมพ์ฉีดพลาสติกขนาดใหญ่
Models:
25EGDX (D = f6)
25EGDHE (D = e7)
25EGDHF (D = f6)
more
- Model 25EGDX/25EGDHE/25EGDHF
- Manufacturer Code EGDX/EGDHE/EGDHF/EGPDX/EGPDHE/EGPDHF
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D f6 | L 5mm increment |
R | d1 e7 | d2 h7 | L1 | |||
| 25EGDX | 30 | -0.020 -0.033 |
150 ~ 300 | 1 / 2 | 20 | -0.040 -0.061 |
20 | -0.000 -0.021 |
20 |
| 40 | -0.025 -0.041 |
150 ~ 400 | 1 / 2 / 3 | 30 | 30 | 30 | |||
| 50 | 150 ~ 400 | ||||||||
เลื่อนได้
| Model | D | D Tolerance | L 5mm increment |
d1 | d2 | L1 | Bolt | |
| e7 | f6 | |||||||
| 25EGDHE 25EGDHF |
25 | -0.040 -0.061 |
-0.020 -0.033 |
150 ~ 200 | 9 | 14 | 75 | 24CB8-90 |
| 205 ~ 250 | 105 | 24CB8-120 | ||||||
| 255 ~ 300 | 135 | 24CB8-150 | ||||||
| 35 | -0.050 -0.075 |
-0.025 -0.041 |
150 ~ 200 | 11 | 18 | 80 | 24CB10-100 | |
| 205 ~ 250 | 110 | 24CB10-130 | ||||||
| 255 ~ 300 | 140 | 24CB10-160 | ||||||
| 40 | 150 ~ 200 | 11 | 18 | 80 | 24CB10-100 | |||
| 205 ~ 250 | 110 | 24CB10-130 | ||||||
| 255 ~ 300 | 140 | 24CB10-160 | ||||||
| 50 | 150 ~ 200 | 14 | 20 | 80 | 24CB10-100 | |||
| 205 ~ 250 | 110 | 24CB10-130 | ||||||
| 255 ~ 300 | 140 | 24CB10-160 | ||||||
| 305 ~ 350 | 180 | 24CB10-200 | ||||||
