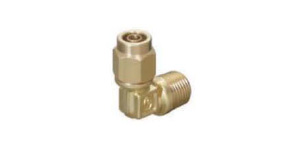

คัปปลิ้งแบบขันน็อต หักศอก
Fastening Coupling Elbow
คัปปลิ้งแบบขันน็อต หักศอก Fastening Coupling Elbow ฟิตติ้งน้ำทองเหลือง ต่อสายยาง สำหรับแม่พิมพ์ฉีดพลาสติก
Model: 21S-NKL
more
- Model 21S-NKL
- Manufacturer Code S-NKL
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | P | No. | R (PT) | Tube OD x ID |
C | d | L | a | e | F | B1 | R1 | B2 |
| 21S-NKL | 6 | 01 | 1/8PT | 6 x 4 | 6 | 3.0 | 21 | 23.9 | 21 | 11.5 | 12 | 8 | 12 |
| 02 | 1/4PT | 22 | 24.1 | 22 | 11 | 14 | |||||||
| 03 | 3/8PT | 29 | 33.6 | 29 | 12 | 19 | |||||||
| 8 | 01 | 1/8PT | 8 x 6 | 7 | 5.0 | 25 | 30.8 | 25 | 13.5 | 14 | 8 | 17 | |
| 02 | 1/4PT | 25 | 28.8 | 25 | 11 | 17 | |||||||
| 03 | 3/8PT | 29 | 33.6 | 29 | 12 | 19 | |||||||
| 10 | 02 | 1/4PT | 10 x 7.5 | 9 | 6.0 | 29 | 34.0 | 29 | 16.5 | 17 | 11 | 19 | |
| 03 | 3/8PT | 29 | 33.6 | 29 | 12 | 19 | |||||||
| 04 | 1/2PT | 31 | 36.1 | 31 | 15 | 23 | |||||||
| 12 | 02 | 1/4PT | 12 x 9 | 9 | 7.5 | 29 | 34.0 | 29 | 16.5 | 19 | 11 | 19 | |
| 03 | 3/8PT | 29 | 33.6 | 29 | 12 | 19 | |||||||
| 04 | 1/2PT | 31 | 36.1 | 31 | 15 | 23 |
