หูหิ้วแม่พิมพ์ แบบโบลท์
Bolt Die Hooks

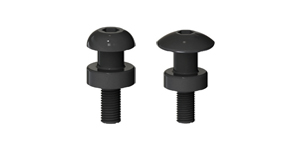

หูหิ้วแม่พิมพ์ แบบโบลท์ (Bolt Die Hooks) สำหรับเคลื่อนย้ายแม่พิมพ์
รุ่นมาตรฐาน Model: 25HBT
รุ่นหัวบานพิเศษ Model: 25HBTL
more
- Model 25HBT/25HBTL
- Manufacturer Code HBT/HBTL/CHN/CHNL/HOB
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | M | Thread MxP |
D | D1 | d1 | L1 | L2 | S | T | L | R | H | B | C | Max Allowable Load | |||
| 25HBT | 25HBTL | 25HBT | 25HBTL | N | kgf | |||||||||||||
| 25HBT 25HBTL |
10 | M10x1.5 | 13 | 32 | 42 | 10 | 18 | 20 | 16 | 8 | 46 | 54 | 1.5 | 5 | 8 | 9.2 | 2452 | 250 |
| 12 | M12x1.75 | 16 | 36 | 48 | 13 | 20 | 24 | 20 | 10 | 57 | 64 | 1.5 | 6 | 10 | 11.7 | 3530 | 360 | |
| 16 | M16x2.0 | 20 | 40 | 52 | 18 | 25 | 30 | 25 | 13 | 75 | 82 | 2 | 9 | 14 | 16.3 | 6669 | 680 | |
| 20 | M20x2.5 | 25 | 48 | 62 | 20 | 28 | 37 | 32 | 16 | 90 | 98 | 2 | 12 | 17 | 19.8 | 10395 | 1060 | |
| 24 | M24x3.0 | 32 | 58 | 6 | 25 | 33 | 47 | 40 | 20 | 111 | 119 | 2.5 | 13 | 19 | 22.1 | 15004 | 1530 | |
| 30 | M30x3.5 | 36 | 68 | 88 | 30 | 40 | 56 | 48 | 22 | 131 | 141 | 3 | 16 | 22 | 25.6 | 23830 | 2430 | |
| 36 | M36x4.0 | 40 | 78 | 100 | 30 | 40 | 68 | 58 | 25 | 148 | 158 | 3 | 18 | 27 | 31 | 34814 | 3550 | |
