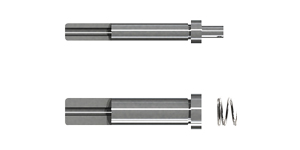

ลิฟเตอร์พิน แบบมีช่องไพล็อตพั้นช์
Lifter Pins with Pilot Punch Relief Hole
ลิฟเตอร์พิน แบบมีช่องไพล็อตพั้นช์ (Lifter Pins with Pilot Punch Relief Hole) สำหรับระบบแม่พิมพ์ปั๊มโลหะ
Model: 25LHH
more
- Model 25LHH
- Manufacturer Code LHH
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D g6 | L 0.1mm. increment |
A | D1 | D2 | min. effective length of A | R | |
| 25LHH | 3 | -0.002 -0.008 |
20.0 – 30.0 | 0.8 – 1.4 (0.1mm. increment) | 4 | - | 2 | 0.3 |
| 4 | -0.004 -0.012 |
20.0 – 50.0 | 1.0 – 2.3 (0.1mm. increment) | 6 | 3 | 2 | ||
| 5 | 20.0 – 50.0 | 1.4 – 3.0 (0.1mm. increment) | 6.4 | - | 3 | |||
| 6 | 20.0 – 50.0 | 1.4 – 3.5 (0.1mm. increment) | 8 | 4.6 | ||||
| 8 | -0.005 -0.014 |
20.0 – 50.0 | 1.4 – 5.3 (0.3mm. increment) | 10 | - | 4 | 0.5 | |
| 10 | 20.0 – 60.0 | 1.4 – 5.3 (0.3mm. increment) | 13 | 5 | ||||
| 20.0 – 60.0 | 5.5 , 5.8 , 6.0 , 6.3 , 6.8 | |||||||
| 13 | -0.006 -0.017 |
20.0 – 60.0 | 1.8 – 9.3 (0.5mm. increment) | 16 | 6 | |||
| 16 | 20.0 – 60.0 | 2.0 – 11.5 (0.5mm. increment) | 19 | 8 | ||||
| 20 | -0.007 -0.020 |
20.0 – 60.0 | 2.0 – 15.5 (0.5mm. increment) | 23 | 10 | |||
