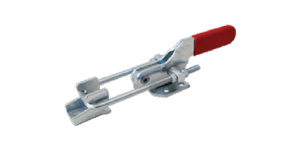

ท็อกเกิ้ลแคลมป์ ดึง แนวนอน
Horizontal Pull-Action Toggle Clamp
ท็อกเกิ้ลแคลมป์ (แคลมป์นก) แบบดึง แนวนอน
Models:
บอดี้เหล็ก 11PAC-H
บอดี้สเตนเลส 11PAC-H-SS
more
- Model 11PAC-H/11PAC-H-SS
ดาวน์โหลด
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Order Code | Body Material |
A | d | U | V | B | W | MOUNTING BASE | LATCH PLATE | H | L | Holding Capacity |
Weight (kg) |
|||||||||||
| min | max | C | D | E | F | M | N | ØG | J | K | S | T | ØI | |||||||||||
| 11PAC-4-H | Steel | 13 | 4 | 22 | 90 | 52 | 5 | 42 | 32 | 35 | 20 | 15 | 6 | 14 | 5 | 15 | 30 | 12 | 12 | 5 | 29 | 100 | 150kg | 0.14 |
| 11PAC-6-H | 17 | 6 | 34 | 128 | 68 | 5 | 55 | 46 | 54 | 26 | 19 | 10 | 19 | 6.8 | 23 | 36 | 15 | 15 | 5.5 | 50 | 152 | 400kg | 0.44 | |
| 11PAC-8-H | 24 | 8 | 48 | 165 | 87 | 5 | 66 | 58 | 55 | 38 | 26 | 10 | 20 | 8.5 | 35 | 50 | 20 | 20 | 8.5 | 61 | 185 | 900kg | 0.88 | |
| 11PAC-4-H-SS | Stainless Steel |
13 | 4 | 22 | 90 | 52 | 5 | 42 | 32 | 35 | 20 | 15 | 6 | 14 | 5 | 15 | 30 | 12 | 12 | 5 | 29 | 100 | 150kg | 0.14 |
| 11PAC-6-H-SS | 17 | 6 | 34 | 128 | 68 | 5 | 55 | 46 | 54 | 26 | 19 | 10 | 19 | 6.8 | 23 | 36 | 15 | 15 | 5.5 | 50 | 152 | 400kg | 0.44 | |
