ไดเซทเหล็กเหนียว (SB)

Steel Die Set (SB)

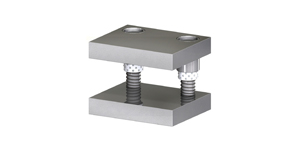

ชุดไดเซทแม่พิมพ์เหล็กเหนียว แบบ SB สองเสา สำหรับการทำชุดแม่พิมพ์ปั๊มโลหะ

ขั้นตอนการเลือกขนาด ไดเซทเหล็กเหนียว Oil Free (อ่านเพิ่มเติมได้ในแคตตาล็อก ชิ้นส่วนแม่พิมพ์ปั๊ม)

  1. เลือกประเภทของไดเซทที่ต้องการ ซึ่งจะแตกต่างกันในตำแหน่งการวางเสา และจำนวนเสาของไดเซท
  2. เลือกขนาดของไดเซทตามพื้นที่การใช้งานที่ต้องการ (a x b)
  3. เลือกประเภทของเสาไกด์ที่ต้องการว่าต้องการแบบยึดตายหรือแบบถอดเปลี่ยนได้
  4. เลือกประเภทบุช และปลอกลูกปืนหากเลือกบุชลูกปืน
  5. เลือกความสูงไกด์ L (ขึ้นลงทีละ 10มม.) ซึ่งจะถูกกำหนดตามขนาดของค่าขนาดเสา d ในตารางสเปคสินค้า
  6. เลือกความยาวบุช L1 ซึ่งมีผลต่อความสูงของไดเซทตอนปิด
more
  • Model 25SB
  • Manufacturer Code SB
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    ชุดไดเซท

เลื่อนได้

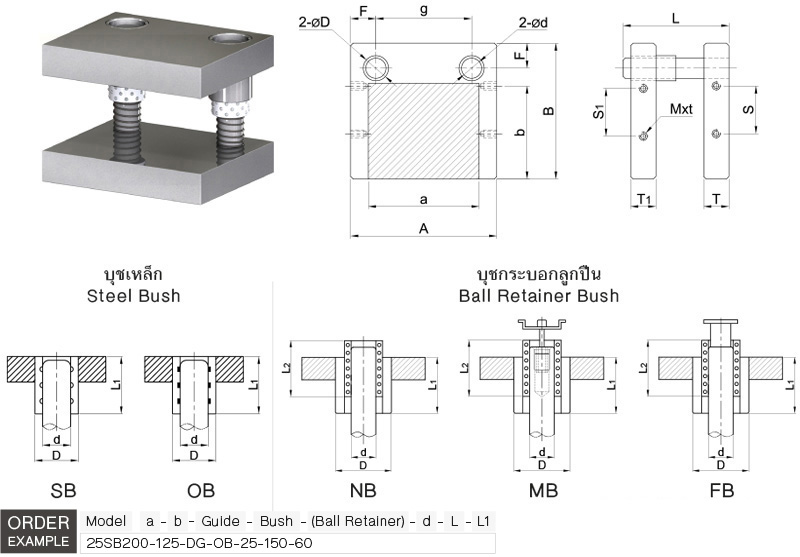

ไดเซทเหล็กเหนียว (SB) drawing
Model a b Guide Bush (Ball Retainer)
Type
d A B F g T1 T M x t S S1
25SB 100 100 FG
(fixed)

DG
(detachable)
SB
(steel)

OB
(oilfree)

NB
(no cap)

MB
(movable)

FB
(fixed)
BA
(Aluminum)

BS
(Resin)
22 140 160 30 80 30 35 - - -
125 160 100
160 28 200 170 35 130 35 40 M10 x 20 135
180 220 150
200 250 180
230 280 210
250 300 230
300 350 280
125 125 28 160 200 35 90 35 40 M10 x 20 80 60
160 200 130
180 220 150
200 250 180
230 280 210
250 300 230
300 350 280
350 38 420 210 40 340 40 50 175 -
400 480 400
160 160 28 200 230 35 130 35 40 M12 x 25 80 80
180 220 150
200 250 180
230 280 210
250 300 230
300 38 350 240 40 270 40 50 90 70
350 420 340
400 480 400
450 550 470
180 180 28 220 250 35 150 35 40 M12 x 25 110 110
200 250 180
230 280 210
250 38 300 260 40 220 40 50 90 90
300 350 270
350 420 340
400 480 400
200 200 38 250 280 40 170 40 50 M12 x 25 120 120
250 300 220
300 350 270
350 420 340
400 480 400
450 45 550 300 50 450 45 60 100 100
500 600 500
230 230 38 280 310 40 200 40 50 M12 x 25 140 140
250 300 220
300 350 270
350 420 340
400 45 480 330 50 380 45 60 120 120
250 250 38 300 330 40 220 40 50 M12 x 25 160 160
300 350 270
350 420 340
400 45 480 350 50 380 45 60 150 150
450 550 450
500 600 500
550 650 550
300 300 45 350 400 50 250 45 60 M12 x 25 200 200
350 420 320
400 480 380
450 550 450
500 600 500 M16 x 30
550 50 650 410 55 540 50 190 190
350 350 45 420 450 50 320 45 60 M12 x 25 250 250
400 480 380
450 550 450 M16 x 30
500 50 600 460 55 490 50 220 220
550 650 540
เลื่อนได้
d L For Steel Bush For Ball Bearing Bush
(10mm increment) (SB, OB) (MB, FB)
D L1 D L1 L2
22 120 – 180 34 50 40 50 50
60 60 60
28 140 – 200 42 60 50 60 60
80 80 75
38 180 – 260 54 80 64 80 75
100 100 90
45 180 – 260 62 100 74 100 90
120 120 110
50 200 – 260 70 100 83 100 90
120 120 110
