แบฟเฟิ้ลบอร์ด แบบเกลียว

Spiral Baffle Board

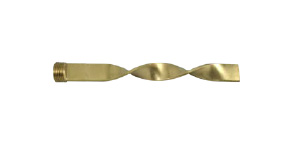

แบฟเฟิ้ลบอร์ด ทองเหลือง แบบเกลียวเลื้อย สำหรับระบบทำความเย็นแม่พิมพ์
มีให้เลือกแบบเกลียว PT และ NPT
Model:
21ESS (metric / PT thread)
21ASS (inch / NPT thread)

more
  • Model 21ESS/21ASS
  • Manufacturer Code ESS/ASS
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    แบฟเฟิ้ล

เลื่อนได้

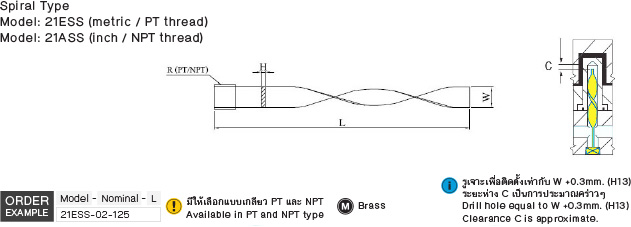

แบฟเฟิ้ลบอร์ด แบบเกลียว drawing
Model Nominal L (mm) R (PT) W (mm) H (mm) C (mm)
21ESS 01 100 200 1/8PT 8.2 2 3
02 125 250 1/4PT 11.2 2.5 4.5
03 150 300 3/8PT 14.7 2.5 5.5
04 200 400 1/2PT 18.2 2.5 6.5
06 300 350 3/4PT 23.2 3 9
08 400 600 1PT 26.7 3 10.5
เลื่อนได้
Model Nominal L (Inch) R (NPT) W (Inch) H (Inch) C (Inch)
21ASS 01 4 8 1/8NPT 5/16 1/16 0.12
02 5 10 1/4NPT 7/16 3/32 0.17
03 6 12 3/8NPT 9/16 3/32 0.21
04 8 16 1/2NPT 11/16 3/32 0.26
06 12 20 3/4NPT 15/16 1/8 0.35
08 16 24 1NPT 11/8 1/8 0.42
