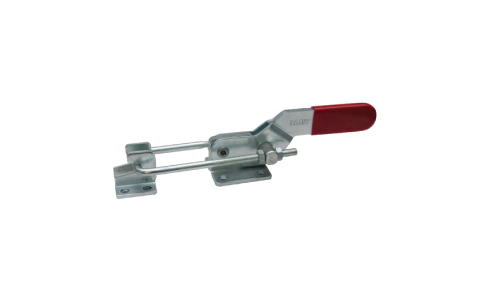

ท็อกเกิ้ลแคลมป์ ดึง แนวนอน (New Serie)
Horizontal Pull-Action Toggle Clamp (New Serie)
ท็อกเกิ้ลแคลมป์ (แคลมป์นก) แบบดึง แนวนอน
Model: 11PAC
more
- Model 11PAC
- Manufacturer Code PAC
ดาวน์โหลด
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Order Code |
A | dØ | U | V | B THREAD LENGTH |
W | MOUNTING BASE OF CLAMP | MOUNTING BASE OF LATCH PLATE |
H | L | HOLDING CAPACITY | N. W. Kgs. | |||||||||||
| Min. | Max. | C | D | E | F | M | N | GØ | J | K | S | T | IØ | ||||||||||
| 11PAC-416-H | 15 | 4Ø | 22 | 88 | 52 | 5 | 42 | 30 | 26 | 20 | 16 | 5 | 5 | 4.5Ø | 15 | 30 | 11 | 9.5 | 4.5Ø | 35 | 100 | 100 Kgs. | 0.13 |
| 11PAC-625-H | 17 | 6Ø | 34 | 128 | 68 | 5 | 55 | 45 | 28 | 28 | 25 | 8.5 | 7.5 | 6.5Ø | 23 | 36 | 18 | 9.5 | 6.5Ø | 54 | 156 | 400 Kgs. | 0.42 |
| 11PAC-840-H | 26 | 8Ø | 48 | 165 | 87 | 5 | 66 | 60 | 40 | 40 | 40 | 10 | 10 | 8.5Ø | 60 | 46 | 22 | 8.5 | 8.5Ø | 66 | 185 | 900 Kgs. | 0.90 |
