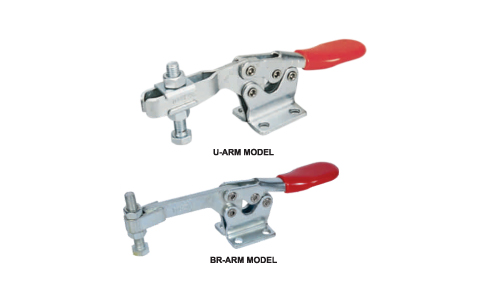

ท็อกเกิ้ลแคลมป์ กดลง แนวนอน
Horizontal Hold-Down Toggle Clamp
ท็อกเกิ้ลแคลมป์ (แคลมป์นก) แบบกดลง แนวนอน แขน U และ BR
Model: 11HDTC
more
- Model 11HDTC
- Manufacturer Code HDTC
ดาวน์โหลด
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Order Code |
ARM TYPE |
A | B MAX. | MOUNTING BASE | I | J SUITABLE FOR SPINDLE DIA | L | HOLDING CAPACITY | N. W. Kgs. | ||||||
| C | D | E | F | M | N | ØG | |||||||||
| 11HDTC-25 | U-ARM | 27 | 59 | 33 | 35 | 21 | 21 | 6 | 7 | 5.5Ø | 12 | M-6 | 150 | 150 Kgs. | 0.15 |
| 11HDTC-25-BR | BR-ARM | 68 | 0.16 | ||||||||||||
| 11HDTC-27 | U-ARM | 27 | 59 | 33 | 35 | 22 | 24 | 5.5 | 5.5 | 4.5Ø | 12 | M-6 | 150 | 150 Kgs. | 0.15 |
| 11HDTC-27-BR | BR-ARM | 70 | 0.16 | ||||||||||||
| 11HDTC-35 | U-ARM | 37 | 63 | 37 | 38 | 23 | 25 | 7 | 6.5 | 6.8Ø | 13 | M-8 | 172 | 250 Kgs. | 0.26 |
| 11HDTC-35-BR | BR-ARM | 75 | 0.27 | ||||||||||||
| 11HDTC-35-HA (High Arm Model) |
U-ARM | 54 | 75 | 36 | 38 | 22.2 | 22.2 | 7 | 8 | 6.8Ø | 13 | M-8 | 172 | 250 Kgs. | 0.30 |
| 11HDTC-36 | U-ARM | 36 | 63 | 40 | 44 | 26 | 29 | 7 | 7.5 | 6.8Ø | 13 | M-8 | 173 | 250 Kgs. | 0.27 |
| 11HDTC-36-BR | BR-ARM | 75 | 0.28 | ||||||||||||
