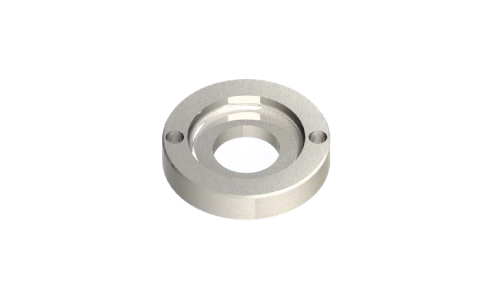

โลเคทติ้งริง
Locating Ring
โลเคทติ้งริง วัสดุ S45C สำหรับแม่พิมพ์ฉีดพลาสติก
Models:
21LRBD
more
- Model 21LRBD
- Manufacturer Code LRBD
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้

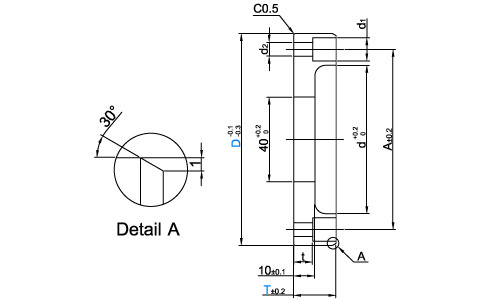

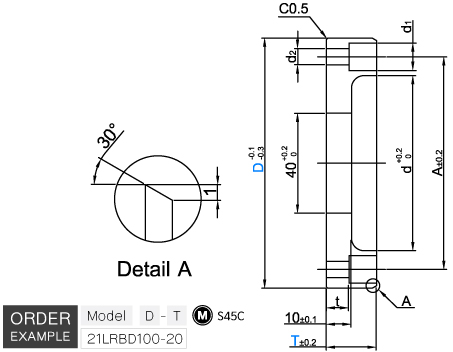

| Model | D | T | t | R | d | A | Applicable Bolts |
Bolt hole | |
| d2 | d1 | ||||||||
| 21LRBD | 100 | 15 | 9 | 5 | 70 | 85 | M6 | 6.5 | 11 |
| 20 | |||||||||
| 35 | 20 | 10 | |||||||
| 40 | |||||||||
| 45 | |||||||||
| 120 | 15 | 9 | 5 | 90 | 105 | ||||
| 20 | |||||||||
| 35 | 20 | 10 | |||||||
| 40 | |||||||||
| 45 | |||||||||
