สปูลรีเทนเนอร์ (Counterbore)
Spool Retainers (Counterbore)

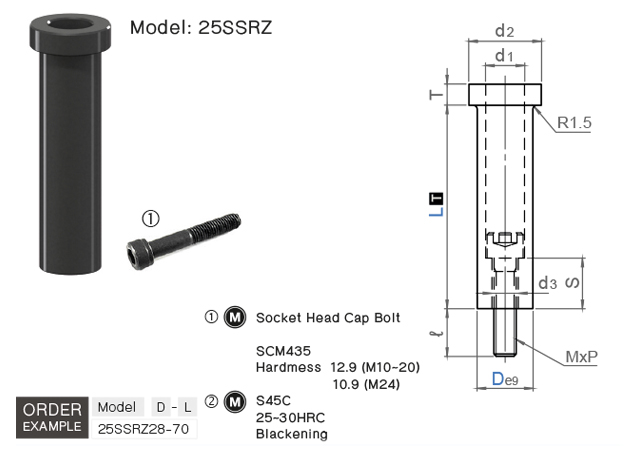

สปูลรีเทนเนอร์ (Counterbore) สำหรับแม่พิมพ์ปั๊มโลหะ รมดำ ในชุดมาพร้อมสกรู
Model: 25SSRZ
more
- Model 25SSRZ
- Manufacturer Code SSRZ/CSRZ
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D e9 | L 10mm increment |
d1 | d2 | d3 | MxP | Bolt Length |
T | S | ℓ | |
| 25SSRZ | 20 | -0.040 -0.092 |
40 – 90 | 15 | 26 | 9 | M8x1.25 | 35 | 6 | 20 | 15 |
| 24 | 50 – 100 | 18 | 33 | 11 | M10x1.5 | 45 | 6 | 25 | 20 | ||
| 28 | 50 – 110 | 20 | 37 | 13 | M12x1.75 | 50 | 8 | 30 | 20 | ||
| 35 | -0.050 -0.112 |
60 – 130 | 26 | 47 | 17 | M16x2.0 | 60 | 8 | 35 | 25 | |
| 44 | 70 – 130 | 32 | 57 | 21 | M20x2.5 | 70 | 8 | 40 | 30 | ||
