เพลาเจียรนัย
Linear Shaft
เพลาเจียรนัย เพลาตรงสำเร็จรูปวัสดุ S45C / SUJ2 ผิวเจียรนัยชุบฮาร์ดโครม (hard chrome) และ induction
เลือกเพลาเจียรนัยได้จาก 2 พิกัด tolerances ความยาว L ขึ้นลงทีละ 1มม.
25SLSFF : เพลาตรง S45C ชุบ Hard Chrome
25SLSFG : เพลาตรง SUJ2 ผิวชุบแข็ง Induction Hardening 58HRC

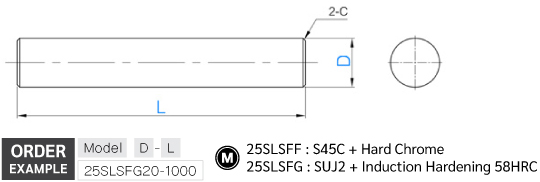

How to Order: Model+D - L
Example: 25SLSFF20-100
*ต้องการสั่งทำนอกสเปคสินค้ามาตรฐาน โปรดแจ้งฝ่ายขายเรื่องงานสั่งผลิต
more
- Model 25SLSFF/25SLSFG
เลื่อนได้
| Model | Tolerance | Material | Surface |
| 25SLSFF | f8 | S45C | Hard Chrome |
| 25SLSFG | g6 | SUJ2 | Induction Hardening 58HRC |
เลื่อนได้
| Model | D | L (1mm increment) | Tolerance | C | ||
| 25SLSFF | 25SLSFG | f8 | g6 | |||
| 25SLSFF 25SLSFG |
6 | 20 ~ 600 | 20 ~ 600 | -0.010 -0.028 |
-0.004 -0.012 |
≤ 0.50 |
| 8 | 20 ~ 800 | 20 ~ 1000 | -0.013 -0.035 |
-0.005 -0.014 |
||
| 10 | 20 ~ 800 | 20 ~ 1000 | ||||
| 12 | 20 ~ 1000 | 20 ~ 1500 | -0.016 -0.043 |
-0.006 -0.017 |
||
| 13 | 25 ~ 1000 | 20 ~ 1500 | ||||
| 15 | 25 ~ 1000 | 25 ~ 2000 | ||||
| 16 | 30 ~ 1200 | 30 ~ 2000 | ||||
| 18 | 30 ~ 1200 | 30 ~ 2000 | ||||
| 20 | 30 ~ 1200 | 30 ~ 2000 | -0.020 -0.053 |
-0.007 -0.020 |
≤ 1.00 | |
| 25 | 35 ~ 1200 | 35 ~ 3000 | ||||
| 30 | 35 ~ 1500 | 35 ~ 3000 | ||||
| 35 | 35 ~ 1500 | 35 ~ 3000 | -0.025 -0.064 |
-0.009 -0.025 |
||
| 40 | 50 ~ 1500 | 50 ~ 3000 | ||||
| 50 | 65 ~ 1500 | 65 ~ 3000 | ||||
