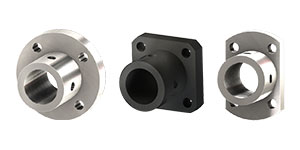

ซัพพอร์ทเพลา มีบ่า

Flanged Shaft Support

ซัพพอร์ทเพลา Shaft Support มีบ่าสำหรับเพลาเจียรนัย (linear shaft) สามารถเลือกรูปแบบได้จาก

  1. ลักษณะบ่า: บ่ากลม, บ่าสีเหลี่ยม, บ่าคอมแพค
  2. วัสดุและการชุบผิว: เหล็กเหนียว SS400 ผิวรมดำ, สเตนเลส SUS304, อลูมินัม ผิวชุบแข็งอโนไดซ์
  3. แบบรูเรียบ หรือ รูต๊าปที่บ่า

How to Order: Code+D
Example: 25SFSRFB10

more
  • Model 25SFS
ยี่ห้อ
OIL FREE
OIL FREE
เลื่อนได้
ซัพพอร์ทเพลา มีบ่า drawing
Through Mounting Holes Tapped Mounting Holes Material Surface
Treatment
Round Shape Square Shape Compact Shape Round Shape Square Shape Compact Shape
25SFSRFB 25SFSSFB 25SFSCFB 25SFSRFBT 25SFSSFBT 25SFSCFBT SS400 Black Oxide
25SFSRS 25SFSSS 25SFSCS 25SFSRST 25SFSSST 25SFSCST SUS304 -
25SFSRAC 25SFSSAC 25SFSCAC 25SFSRACT 25SFSSACT 25SFSCACT Aluminum Alloy Clear Anodize
เลื่อนได้
Order Code D1 H (Sleeve Thickness)
N		 T ℓ L M P K W P1 F d1 M1
Code D H7
Code 3 +0.010
0 		8 22 2.5 3 7 10 M3 15 16 8 15 - 3.5 -
4 +0.012
0 		9 24 2.5 3 7 10 17 19 9 17 3.5
5 10 25 2.5 3.5 12 12 18 20 10 18 3.5
6 12 28 3 3.5 15 15 20 22 12 20 3.5
8 +0.015
0 		12 28 2 5 10 16 M4 20 22 16 20 4.5 M4
10 14 30 2 5 12 20 22 23 18 22 4.5
12 +0.018
0 		16 36 2 6 15 24 26 28 20 26 4.5
13 18 38 2.5 6 15 24 28 30 22 28 4.5
15 20 40 2.5 6 18 30 30 32 24 30 4.5
16 22 42 3 6 19 32 32 33 26 28 16 4.5
18 28 50 5 8 20 32 M5 39 39 32 31 22 5.5 M5
20 +0.021
0 		28 50 4 8 20 32 39 39 32 31 22 5.5
25 33 55 4 8 23 38 44 44 37 36 24 5.5
30 38 66 4 10 24 38 M6 52 52 42 41 27 6.6 M6
35 +0.025
0 		45 80 5 10 30 50 65 65 55 56 33 9 M8
40 60 90 10 10 30 50 75 75 65 65 38 9
50 70 100 10 10 30 50 85 90 75 74 43 9
