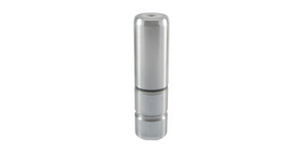

ไกด์โพส สำหรับสวมอัด
Guide Post for Press Fit
ไกด์โพสแม่พิมพ์ปั๊มโลหะ สำหรับการประกอบแบบสวมอัด รุ่น 25GP
Material:
S45C
55HRC~(Induction Harden)
more
- Model 25GP
- Manufacturer Code GP/GPM/SGP
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D | L | D1 p6 | H | M | |||||||||||||||
| 25GP | 30 | -0.005 -0.015 |
100 | 120 | 140 | 160 | 180 | 30 | +0.035 +0.022 |
40 | - | |||||||||
| 40 | 120 | 140 | 160 | 180 | 200 | 40 | +0.042 +0.026 |
50 | ||||||||||||
| 50 | 160 | 180 | 200 | 250 | 300 | 50 | 70 | |||||||||||||
| 60 | -0.010 -0.020 |
200 | 220 | 250 | 300 | 350 | 60 | +0.051 +0.032 |
90 | M12 | ||||||||||
| 80 | -0.010 -0.025 |
250 | 300 | 350 | 400 | 80 | 120 | |||||||||||||
| 100 | 300 | 350 | 400 | 450 | 500 | 100 | +0.059 +0.037 |
150 | ||||||||||||
| 120 | 400 | 450 | 500 | 550 | 120 | 180 | ||||||||||||||
