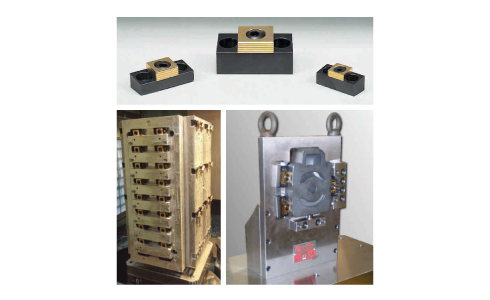

Mitee-Bite Compact Toe Clamps
Mitee-Bite Compact Toe Clamps
โทร์แคลมป์ Mitee-Bite ล็อคด้วยหลักการดันลง ประหยัดพื้นที่ จับงานแน่น เปลี่ยนงานรวดเร็ว และสามารถยึดชิ้นงานจำนวนมากเป็นแนวเพื่อทำงานหลายชิ้นพร้อมกัน หน้ายึดแคลมป์ผลิตจากเหล็กชุบแข็ง มีสองด้านสลับได้ระหว่างหน้าเรียบและหยักสำหรับจับชิ้นงานเรียบและชิ้นงานผิวหยาบได้ ปรับความสูงแคลมป์ ได้ด้วยการกัดเนื้อด้านล่างออก
more
- Model 11MITEE
- Manufacturer Code Compact Toe Clamps
เลื่อนได้
| Order Code |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E† (mm) |
F (mm) |
G (mm) |
H (mm) |
I* (mm) |
Total Distance of Movement (mm) | Mounting Screws (Included) | Max Torque (N.m.) | Holding Force (N) |
| 11MITEE-82584 | M10 | 7M | 1.27 | 20.60 | 6.35 | 19.0 | 10.15 | 15.75 | 21.5 | 1.6 | M8x16 LHCS | 28.20 | 8900 |
| 11MITEE-82588 | M12 | 8M | 2.03 | 25.40 | 9.52 | 22.8 | 12.70 | 15.75 | 24.4 | 2.0 | M10x20 LHCS | 88.13 | 17800 |
| 11MITEE-82592 | M16 | 12M | 2.54 | 30.15 | 12.70 | 28.5 | 15.00 | 31.75 | 43.2 | 2.5 | M12x30 SHCS | 135.58 | 26700 |
